Legur er vélræn sending í því ferli að lyfta föstum og draga úr núningstuðli íhlutanna. Í nútíma vélbúnaði hefur afgerandi stöðu. Meginhlutverk þess er að styðja við vélrænan snúningshluta til að draga úr núningstuðli vélrænnar álags í flutningsferlinu. Hægt er að skipta legum í rúllulaga og renna legur. Í dag ætlum við að tala um rúllulaga í smáatriðum.
Rolling legur eru nákvæmir vélrænir íhlutir sem breyta renna núningi milli gangandi bolta og stokka í rúlla núning og draga þannig úr núningstapi. Veltibúnaðurinn samanstendur almennt af fjórum hlutum: innri hring, ytri hring, veltihólfi og búri. Ytri hringurinn vinnur með legustallinum og styður hann. Veltihlutinn dreifir veltihlutanum á milli innri og ytri hringa með festingunni og lögun hennar og magn hefur bein áhrif á þjónustuframleiðslu og líf veltilaga. Festingargrindin getur dreift veltihólfinu jafnt, komið í veg fyrir að veltihlutinn detti af og stýrt veltihlutanum til að snúast til smurningar.
Eiginleikar rúllulaga
1. Sérhæfing
Vinnsla leguhluta, mikill fjöldi sérstaks búnaðar fyrir legur. Ef vinnsla úr stálkúlu NOTAR mala kúluvél, mala vél og annan búnað. Sérkenni sérhæfingarinnar endurspeglast einnig í framleiðslu á burðarhlutum, svo sem stálkúlufyrirtækinu sem sérhæfir sig í framleiðslu á stálkúlum, sem sérhæfir sig í framleiðslu á smærri burðarverksmiðjum.
2. Háþróaður
Vegna mikillar kröfu um burðarframleiðslu er hægt að nota háþróaða vélbúnað, verkfæri og tækni. Svo sem CNC vélaverkfæri, þriggja kjálka fljótandi chuck og hitameðferð við verndandi andrúmsloft.
3. Sjálfvirkni
Sérhæfingin í burðarframleiðslu veitir skilyrði fyrir sjálfvirkni framleiðslu þess. Við framleiðslu á fjölda sjálfvirkra, hálfsjálfvirkra sérstakra og ósértækra véla og framleiðslu á sjálfvirkri línu smám saman kynningu og notkun. Svo sem eins og hitameðhöndlun sjálfvirk lína og samsetning sjálfvirk lína.
Raða eftir gerð uppbyggingar
Samkvæmt uppbyggingu rúlla líkama og hring, má skipta því í:
Djúpt gróp kúlulaga, nálarúllulaga, hornhringilaga, samstilling kúlulaga, aðlögun á kúlulaga, kúlulaga legu, miðjuhjólslaga, sívalur rúllulaga, taper roller bear, ytra kúlulaga beltisætis osfrv.
Hægt er að skipta rúllulaga í:
Djúpgrópskúlulaga er eins konar lega með einfaldri uppbyggingu og þægilegri notkun. Það notar aðallega einn til að bera geislamyndaða álagið, getur einnig borið ákveðna axialálagið. Þegar geislamyndun úthreinsunar legunnar eykst hefur hún hlutverk snertilagar og getur borið mikið axial álag. Notað í bifreið, dráttarvél, vél, mótor, vatnsdæla, landbúnaðarvélar, textílvélar osfrv.
2. Nálarúllulaga
Nálarúllulaga er búin þunnri og löngri rúllu (lengd valsins er 3-10 sinnum þvermál og þvermálið er almennt ekki stærra en 5 mm). Þess vegna er geislabyggingin þétt. Innri þvermál hennar og burðargeta er sú sama og aðrar gerðir lega og ytri þvermál er í lágmarki. Samkvæmt notkun við mismunandi tilefni, er hægt að nota án innri hringsins á legunni eða nálarúllunni og búrhlutum, á þessum tíma til að henta burðaryfirborði skafthálssins og skelholinu beint sem burðarflöt. Rúlluyfirborðið, til að halda burðargetu og rekstrarafköstum og þú ert með sama hringlag, ás eða hörku á hörku á yfirborði brautarinnar. Vinnslu nákvæmni og yfirborð og yfirborð gæði ættu að vera eins og hlaupahringur. Þessi lega getur aðeins borið geislamyndaða álag. Til dæmis alhliða samskeyti, vökvadæla, lakverksmiðja, bor, vélarskipting, bifreið og dráttarvélarskipting.
Hyrnd snertiskúlulaga hefur hærri mörkhraða, sem getur borið bæði lengdarálag og axialálag á sama tíma, svo og hreint axialálag. Axial álagsgeta hennar er ákvörðuð af snertihorninu og eykst með aukningu á snertihorninu. Aðallega notað fyrir: olíudælu, loftþjöppu, ýmsar gírkassa, eldsneytisdælu, prentvélar.
4. Samræma kúlulaga
Jöfnunarkúlulaga hefur tvær raðir af stálkúlum, innri hringurinn hefur tvær brautir, ytri hringbrautirnar eru innri kúlulaga lögun, með frammistöðu sjálfvirkrar miðju. Samhjálpavillu vegna öxlvindu og aflögunar skeljar er hægt að bæta sjálfkrafa, sem hentar hlutum sem burðarborið getur ekki tryggt strangan samloðun. Legan ber aðallega geislamyndaða álagið, en með geislamyndað álag, getur það einnig borið lítið axialálag. Almennt er það ekki notað til að bera hreint axialálag, til dæmis með hreint axialálag, aðeins einn dálkur af stálkúlu verður fyrir álagi. Aðallega notað í sameinuðum uppskeru og öðrum landbúnaðarvélum, blásara, pappírsvél, textílvélum, trévinnsluvélum, brúarkranahjóli og flutningsás.
5. Samræmingu keflalaga
Samræmdu rúllulaga stöngin hefur tvær raðir af rúllum, sem eru aðallega notaðar til að bera geislamyndaða álag, og geta einnig borið axialálag í báðar áttir. Þessi tegund af legu hefur mikla geislamyndaða burðargetu og er sérstaklega hentug til að vinna undir mikilli álagi eða titringsálagi, en getur ekki borið hreint axialálag. Góð miðstöðvarafköst geta bætt fyrir leguvillu. Helstu forrit: pappírsframleiðsluvélar, minnkunarbúnaður, járnbrautarás, gírkassasæti veltimyllu, mylja, ýmis iðnaðarbúnaður til lækkunar osfrv.
6. Þrýstikúlulaga
Þrýstikúlulaga er sérstök gerð legu," sætishringurinn" á bolhringnum er hægt að aðskilja frá samsetningu festiskúlunnar. Skaftahringurinn er hringur sem er í samræmi við skaftið og sætishringurinn er hringur sem er í samræmi við burðarsætið og það er bil á milli skaftsins og skaftsins. Þrýstikúlulaga getur aðeins dælt handvirkum axialálagi, einhliða þrýstikúlulaga getur aðeins borið axialálag eins herbergis og tvíhliða legukúlulaga getur borið axialálagið í tvær áttir. Þrýstibolti getur ekki takmarkað lengdarstefnu bolsins til að hreyfa sig, takmörkunarhraðinn er mjög lágur. Einstefnu legu kúlulagið getur takmarkað axial tilfærslu bolsins og hússins í eina átt og tvíátta legan getur takmarkað axial tilfærslu í tvær áttir. Aðallega notað í stýrisbúnaði bifreiða, snældu vélbúnaðar.
Þrýstihjólalagar eru notaðir fyrir ásálag sem er ríkjandi. Samsett álag í lengdinni má þó ekki fara yfir 55% af ásálagi. Í samanburði við önnur álagshjólin hefur þessi legur lægri núningsstuðul, meiri snúningshraða og getu til að miðja. Rollers 29000 gerð legur eru ósamhverfar kúlulaga rollers, sem getur dregið úr hlutfallslegri renna stafur og braut í gangi og lengd rollers. Stór þvermál, fjöldi valsa og mikil burðargeta eru venjulega smurð með olíu. Við hönnun líkanavals ætti að hafa forgang að því. Aðallega notað í vökva rafala, kranakrókar osfrv.
8. Sívalur rúllulaga
Valsinn á sívalur rúllulaga er venjulega leiddur af tveimur baffles af einum hringhring og festingu. Þetta lag er auðvelt að setja upp og taka í sundur, sérstaklega þegar innri, ytri hringur og skaft er krafist. Slíkar legur eru venjulega aðeins notaðar fyrir geislamyndaða álag, með aðeins innri og ein röð línum með innri og ytri hringjum með baffles, sem geta borið lítið stöðugt axial álag eða stór hlé með axialálagi. Það er aðallega notað fyrir stóra mótorinn, vélbúnaðarsnælda, öxulkassa, dísilvél sveifarás, bifreið, legu osfrv.

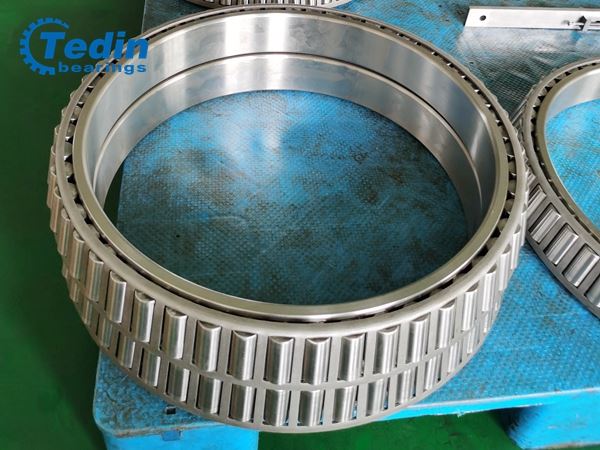

9. Tapered rullulaga
Tapered Roller legurnar eru aðallega notaðar til að bera saman geislamyndaða og axiala álag, en hægt er að nota stór-tapered tapered Roller Bearings til að bera radial og axial sameinað álag. Þessi lega er aðskilin gerð og hægt er að setja innri hringinn (þ.m.t. Hægt er að stilla lengdarúthreinsun og axial úthreinsun legunnar meðan á uppsetningu og notkun stendur. Einnig er hægt að hlaða lagið og setja það upp á afturás miðstöðvar bílsins, snældu stórs vélar, aflstýrt aflgjafa, öxulkassa og vals flutningsbúnaðarins.
10. Ytra kúlulaga með sæti
Ytra kúlulaga beltisætisins samanstendur af ytra kúlulaga með innsigli á báðum hliðum og steyptu (eða stálmerktu) legusæti. Innri uppbygging ytri kúlulaga er sú sama og kúlulaga djúpgrópsins, en innri hringur þessa legu er breiðari en ytri hringurinn. Venjulega er bil á milli innra holu legunnar og skaftsins. Innri hringur legunnar er festur á skaftið með toppvírnum, sérvitringri ermi eða þéttri ermi og snýst með skaftinu. Legur með þéttri uppbyggingu, auðveld hleðsla og afferming, fullkomin innsigli, hentugur fyrir einfaldan stuðning, oft notaður í námuvinnslu, málmvinnslu, landbúnaði, efnaiðnaði, textíl, litun, flutningsvélum osfrv.
Raða eftir stærð
Legan er stærð í samræmi við ytra þvermál hennar
(1) ör legur - legur með nafnvirkt ytra þvermál sem er minna en 26 mm.
(2) litlar legur-legur með nafnvirkt ytra þvermál á bilinu 28-55 mm.
(3) litlar og meðalstórar legur-legur með nafnvirkt ytra þvermál 60-115 mm.
(4) miðlungs og stór legur-legur með nafnvirkt ytra þvermál 120-190 mm.
(5) stórar legur-legur með nafnvirkt ytra þvermál 200-430 mm.
(6) sérstaklega stórar legur-legur með nafnvirkt ytra þvermál á bilinu 440-2000 mm.
(7) þungar og stórar legur - legur með nafnvirkt ytra þvermál yfir 2000 mm.
