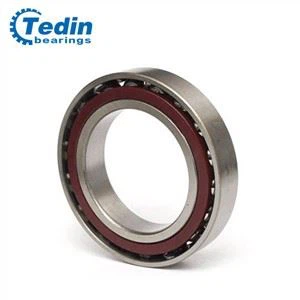

Hyrndar snertifallar samsvarandi par

Hyrndar snertifallar samsvarandi par

Einkenni hyrndra snertikúlulaga er að það getur ekki aðeins borið geislamyndun heldur einnig eins áttar álagsálag. Því stærra sem snertihornið er, því stærra er ásálagið; og því minni sem snertishornið er, því minni er axialálagið. Þvert á móti, því minni snertishornið er, því meiri er hæfileikinn til að bera geislamyndun og það hentar betur fyrir háhraða forrit. Samkvæmt mismunandi vinnuskilyrðum er hægt að sameina það á marga vegu til að fá mismunandi burðargetu geislamyndaðs og axial álags og uppfylla kröfur um mikinn hraða, þvermál og axial mikla stífni. Þess vegna er það mikið notað í snældum nákvæmni vélarinnar.

Það eru 6 gerðir af samsetningum á samspilapörum með hornréttum eftirfarandi:

1. Aftur á bak fyrirkomulag,DB gerð(svo sem 70000 / DB), og álagslínan á bak-við-bak-laginu er aðskilin frá lagerásinni. Það getur borið ásálag í tvær áttir, en álagið í hvora átt getur aðeins borist af einum legu. Aftur og aftur legur veita tiltölulega stífa burðarstillingu og þola veltistundir.

2. Augliti til auglitis fyrirkomulag,DF gerð(eins og til dæmis 70000 / DF) og álagslínan sem ber saman augliti til auglitis rennur saman við burðarásinn. Það getur borið ásálag í tvær áttir, en álagið í hvora átt getur aðeins borist af einum legu. Þessi samsetning er ekki eins stíf og parið sem samanstendur af baki til baka og hentar ekki augnablikinu. Stífni og hæfileiki til að standast veltimoment af þessu pari er ekki eins góð og hjá DB fyrirkomulagi, og legan þolir tvíátta ásálag.

3. Tandem fyrirkomulag,DT gerð(svo sem 70000 / DT). Í DT samsvöruðum pari snertifalli er hleðslulínan samsíða og geislamyndunin og axialálagið er deilt jafnt með legunum. Hins vegar getur legaparið aðeins borið ásálagið í eina átt. Ef álagsálaginu er beitt í gagnstæða átt, eða ef það er samsett álag, verður að bæta við þriðja legu með hlutfallslegri röð sem passar við lagastillingu. Þetta fyrirkomulag getur einnig haft þrjár eða fleiri legur tengdar í röð á sama stuðningi, en geta aðeins borið ásálagið í eina átt. Almennt, til þess að koma á jafnvægi og takmarka axial tilfærslu skaftsins, ætti að setja annað legur á hinn stuðninginn til að bera axialálagið í hina áttina.

4. Þrefaldar legur passa við paraskipan,DBD gerð(70000 / DBD), þrefaldur stilling, getur borið geislamyndun og 2 axial álag. Hins vegar er forspennudreifing legunnar ekki einsleit. Þegar snúið er á miklum hraða eykst innra álag á hyrndu snertifalli í einni röð, sem getur valdið meiðslum á legu, þannig að DBD-par er ekki hentugt fyrir háhraða snúningsskilyrði.

5. Fjórfalt fyrirkomulag,DBB gerð(70000 / DBB). Í fjórföldun getur það borið geislamyndun og axialálag í báðar áttir. Ef um sömu innri úthreinsun er að ræða, er forhleðsla hennar og stífni tvöfalt meiri en DB-stillingar og endanlegt axialálag sem það getur borið er einnig tiltölulega mikið.

6. Almennt par,U gerð,alhliða samsetning hyrndur snertikúlulaga er í stöðugri hæðarviðgerð, ytri hringur, ekki grunnyfirborð, stýrir stranglega endanlegu mala planvíddarþolinu, þannig að breidd innri og ytri hringja er jöfn hæð. Alhliða samsetningaraðferðin er sú að hægt er að nálgast þá forspennu sem krafist er án flókins aðlögunarferlis við uppsetningu á nákvæmni vélbúnaði.
